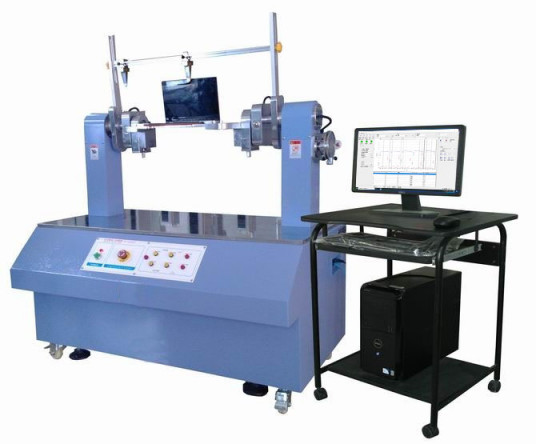

लैब टेस्टिंग मशीन 360 ° लैपटॉप काज टोक़ परीक्षक नोटबुक काज स्वचालित ट्विस्ट परीक्षण मशीन

लैब टेस्टिंग मशीन 360° लैपटॉप हिंज टॉर्क टेस्टिंग इक्विपमेंट नोटबुक हिंज ऑटोमैटिक ट्विस्ट टेस्टिंग मशीन

विशिष्टता:



उत्पादों	लैपटॉप हिंग टोरसोनियल टेस्ट मशीनें
परीक्षण स्थान	10 ~ 13.3 इंच स्क्रीन के साथ लैपटॉप का परीक्षण कर सकते हैं
क्षमता	100kgf.cm (10N.m)
न्यूनतम प्रदर्शन toruqe	0.01kgf.cm
न्यूनतम।प्रदर्शन कोण	0.010
रोटेशन कोण रेंज	5～3550 (क्योंकि लैपटॉप में स्क्रीन और कीबोर्ड है, इसलिए हिंज के लिए वास्तविक कोण सीमा 0 ~ 3600 तक नहीं पहुंच पाएगी)
परीक्षण गति सीमा	1 ~ 72000 / मिनट यह गति को गति में सेट कर सकता है या गति निर्धारित कर सकता है चाप द्वारा तीन भागों में: 0~120°=1 सेकंड, 120°~240°=2sec, 240°~360°=1sec,)
अलार्म स्थिति सेटिंग	काज: हिंज टॉर्क लॉस, या टॉर्क <सेटिंग टॉर्क, टेस्टर रुक जाएगा और सॉफ्टवेयर पर अलार्म देगा।
परीक्षक आकार	W1130×D650×H1450mm
वजन	लगभग 260 किग्रा
शक्ति	1∮, AC220V, 5A





विशेषता:



1. परीक्षण की स्थिति कंप्यूटर सॉफ्टवेयर द्वारा निर्धारित की जाती है (मापदंडों में कोण सीमा, स्ट्रोक की उत्पत्ति, परीक्षण गति, परीक्षण चक्र, विराम शामिल हैं)

समय, कुछ चक्रों के बाद रुकने का समय आदि)

2. परीक्षण मूल्य और ग्राफ को प्रिंट और रिकॉर्ड कर सकते हैं (ग्राफ में टोक़ ~ कोण, टोक़ भिगोना शामिल है)

3. शीर्षक, नमूना नाम, परीक्षण तिथि, ऑपरेटर, और फ़ाइल परीक्षण रिपोर्ट की संख्या संपादन योग्य हैं।

4. परीक्षण रिपोर्ट Microsoft Access डेटा संपादन फ़ॉर्म है, परीक्षण डेटा स्वतः इनपुट किया जाएगा, और इसे रिकॉर्ड और मुद्रित किया जा सकता है।और सीधे कर सकते हैं

परीक्षण इंटरफ़ेस में परीक्षण ग्राफ़ प्रिंट करें।

5. सॉफ्टवेयर और रिपोर्ट को परीक्षण मानकों की सीमा निर्धारित की जा सकती है ताकि यह स्वचालित रूप से केवल पास या विफल हो, और ऑटो माप हो

और अधिकतम टोक़ प्रदर्शित करें, न्यूनतम।टोक़ और औसत टोक़ और ग्राफ बनाएं।

6. स्वचालित रूप से प्रत्येक चक्र के लिए टोक़ ~ कोण, टोक़ डंपिंग ग्राफ + डेटा परीक्षण डेटा के लिए ग्राफ रिकॉर्ड करें।

7. टोक़ डंपिंग ग्राफ: प्रत्येक परीक्षण चक्र को रिकॉर्ड करने के लिए और एक ग्राफ बनाने के लिए जो परीक्षण से संबंधित टोक़ की नमी की जांच कर सकता है

चक्र।

8. पैनासोनिक से ड्राइव करने के लिए सर्वो मोटर का उपयोग करने के लिए, 2500r उच्च पल्स एन्कोडर के साथ उच्च परिशुद्धता, कम शोर, उच्च टोक़ और लंबे समय तक सुनिश्चित करने के लिए

जिंदगी।

9. टोक़ को मापने के लिए कोरिया में सेटेक से टोक़ ट्रांसड्यूसर का उपयोग करने के लिए, सहिष्णुता ± 0.5% एफएस हो सकती है।

10. बल को लागू करने के लिए और दोहरे पक्षों के लिए अक्ष-केंद्र डिवाइस से लैस करना जो कम कंपन और उच्च टोक़ संग्रह की गारंटी दे सकता है, और सुनिश्चित करें कि काज के लिए परीक्षण सटीकता सुनिश्चित करें।







उद्देश्य:



लैपटॉप हिंग टॉर्क टेस्ट मशीन लैपटॉप, अल्ट्राबुक, मॉनिटर और अन्य इलेक्ट्रॉनिक उत्पादों के लिए टॉर्क टेस्ट करने के लिए उपयुक्त है, और हिंग के लिए टॉर्सन डंपिंग लाइफ-स्पैन टेस्ट, यह 360 पर खुले और बंद होने के लिए हिंग के टॉर्क को माप सकता है। डिग्री और माप ग्राफ प्रदर्शित करें।





नियंत्रण सॉफ्टवेयर (चीनी और अंग्रेजी):





❶ ऑपरेशन भाषा: चीनी, अंग्रेजी स्विच करने योग्य



टॉर्क यूनिट: kgf.cm,Nm,Lbf.in स्विचेबल



परीक्षण विधि इंटरफ़ेस: स्वतंत्र रूप से कॉल कर सकते हैं, संपादित कर सकते हैं, सहेज सकते हैं, या प्रत्येक चक्र नई फ़ाइल के रूप में स्वतः सहेजेगा नंबर। परीक्षण विधि इंटरफ़ेस में सेट करने के लिए

रोटेशन की गति (घड़ी की दिशा में या विपरीत दिशा में), परीक्षण की गति, परीक्षण चक्र, ठहराव का समय, और इसी तरह।





❹ जीवन काल भिगोना ग्राफ: भिगोना ग्राफ के लिए समन्वय, रंग, पृष्ठभूमि रंग संपादन योग्य हैं।





जीवन काल भिगोना ग्राफ





परीक्षण रिपोर्ट: रिपोर्ट हेड, फ़ॉन्ट संपादित किया जा सकता है, पीडीएफ फाइल, एक्सेल में बनाया जा सकता है।







डेटा रिपोर्ट अधिकतम टोक़, न्यूनतम टोक़, और औसत टोक़, और ऑटो जज PASS या FAIL बना सकती है।
