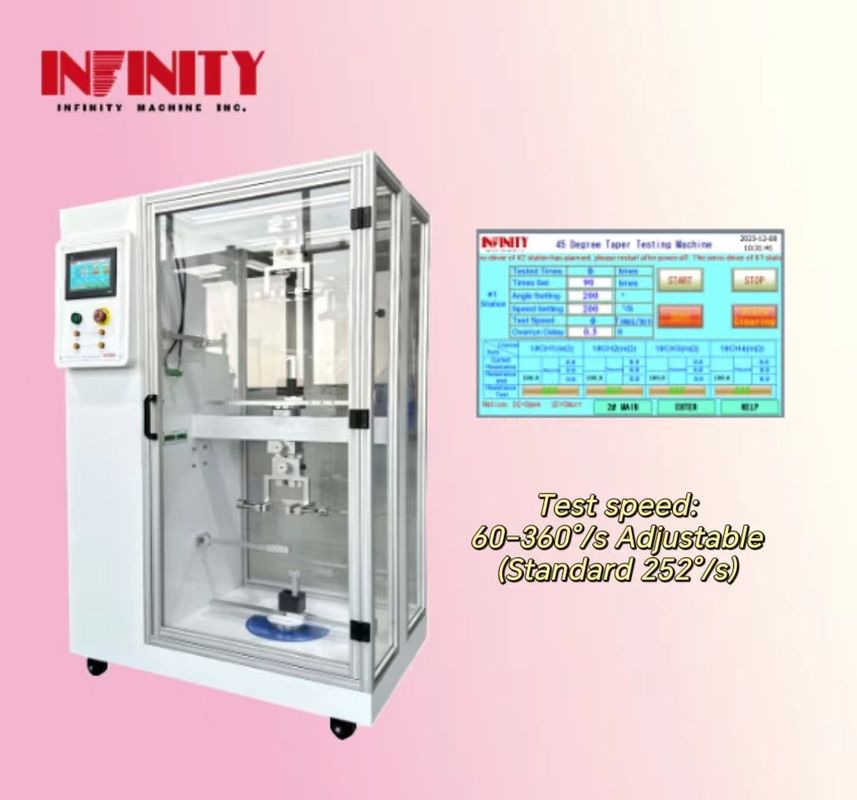

अनुकूलन योग्य केबल पुल परीक्षण मशीन परीक्षण विधि जैसा कि निम्नलिखित चित्र में दिखाया गया है

उत्पाद का वर्णन:

इस उत्पाद की सबसे महत्वपूर्ण विशेषताओं में से एक इसकी परीक्षण कोण सीमा 0 ~ ± 720 डिग्री है। यह सीमा विभिन्न कोणों पर केबलों के व्यापक परीक्षण की अनुमति देती है। इसके अतिरिक्त,तार 45° शंकु खींच परीक्षण मशीन दो परीक्षण भार विकल्पों के साथ आता है: 125 ग्राम और 250 ग्राम. ये लोड विकल्प सुनिश्चित करते हैं कि मशीन विभिन्न केबल परीक्षण आवश्यकताओं को आसानी से संभाल सके।

वायर 45° कोन पुल टेस्ट मशीन के लिए परीक्षण विधि सरल और पालन करने में आसान है। सबसे पहले, बिजली केबल या हेडफोन केबल के एक छोर को फिक्स्चर पर लगाएं,क्लैंप के अंत के 80~100 मिमी में वापस मोड़ें, और संदर्भ रेखा के साथ कनेक्ट करें। संदर्भ रेखा दो गतिशील pulleys के माध्यम से गुजरता है, और दूसरे छोर वजन के साथ जुड़ा हुआ है। इसके बाद, 252 डिग्री / सेकंड पर गति सेट,घूर्णन कोण 720 डिग्री है, 360 डिग्री घुमाएं और फिर 360 डिग्री के लिए वापस मूल करने के लिए घूमने के लिए समय के पूरा होने तक, जाँच करें कि क्या तार अच्छा है.यदि यह निगरानी करने के लिए आवश्यक है कि क्या तार परीक्षण दोषपूर्ण है या तार प्रतिरोध बदलता है, तार के दोनों छोर क्रमशः मशीन संवहन या प्रतिरोध पता लगाने पोर्ट से जुड़ा होगा। एक बार तार टूटने दोषपूर्ण है या प्रतिरोध परिवर्तन सीमा से अधिक है,मशीन स्वचालित रूप से परीक्षण और अलार्म बंद हो जाएगा.

वायर 45° कोन पुल टेस्ट मशीन उपयोगकर्ता के अनुकूल और संचालित करने में आसान है। यह एक स्पष्ट उपयोगकर्ता मैनुअल के साथ आता है जो केबल पुल परीक्षण करने के दौरान अनुसरण करने के लिए चरणों की रूपरेखा तैयार करता है।यह विभिन्न उद्योगों में उपयोग के लिए उपयुक्त हैइलेक्ट्रॉनिक्स, दूरसंचार और केबल निर्माण सहित।

निष्कर्ष के रूप में, वायर 45° कॉन पुल टेस्ट मशीन छोटे इलेक्ट्रॉनिक उत्पादों में केबल पुल परीक्षण के लिए एक आवश्यक उपकरण है। इसकी विशेषताएं, जिसमें 0 ~ ± 720° का परीक्षण कोण रेंज शामिल है,125 ग्राम और 250 ग्राम के दो परीक्षण भार विकल्प, और एक सरल परीक्षण विधि, इसे केबल परीक्षण के लिए एक विश्वसनीय और कुशल उपकरण बनाते हैं। चाहे आप इलेक्ट्रॉनिक्स विनिर्माण, दूरसंचार, या केबल विनिर्माण में हों,तार 45° शंकु खींच परीक्षण मशीन अपने सभी केबल परीक्षण जरूरतों के लिए एक होना चाहिए है.

विशेषताएं:

• उत्पाद का नाम: वायर पुल टेस्टर
• आवेदनः सभी प्रकार के छोटे इलेक्ट्रॉनिक उत्पादों के लिए उपयुक्त चार्जिंग पावर केबल, ईयरफोन वायर, तिरछा 45 डिग्री घूर्णन जीवन परीक्षण के लिए छोटे मल्टी-कोर वायर।
• परीक्षण स्टेशनः 2 स्लॉट
• परीक्षण विधिः
  • बिजली केबल या हेडफोन केबल के एक छोर को फिक्स्चर पर लगाएं, जैसा कि निम्नलिखित चित्र में दिखाया गया है, क्लैंप के अंत के 80 ~ 100 मिमी में वापस मोड़ें,और संदर्भ रेखा के साथ कनेक्ट (संदर्भ रेखा नीचे चित्र में दिखाया गया है के रूप में दो गतिशील pulleys से गुजरता है)और दूसरा छोर वजन से जुड़ा हुआ है।
  • गति को 252 डिग्री प्रति सेकंड पर सेट करें, घूर्णन कोण 720 डिग्री है, 360 डिग्री घुमाएं और फिर 360 डिग्री पर वापस घूमें, जब तक कि समय पूरा न हो जाए,जाँचें कि तार अच्छा है या नहीं.
  • यदि यह निगरानी करने के लिए आवश्यक है कि क्या तार परीक्षण दोषपूर्ण है या तार प्रतिरोध बदलता है,तार के दोनों छोर क्रमशः मशीन प्रवाह या प्रतिरोध पता लगाने बंदरगाह से जुड़ा होगाएक बार तार टूटने दोषपूर्ण है या प्रतिरोध परिवर्तन सीमा से अधिक है, मशीन स्वचालित रूप से परीक्षण और अलार्म बंद कर देगा।
• विशेषताएं:
  • दोहरी स्टेशन डिजाइन, स्वतंत्र नियंत्रण, परीक्षण स्थान को काफी बचाता है
  • पारदर्शी सुरक्षात्मक कवर डिजाइन, न केवल परीक्षण की स्थिति का निरीक्षण करने के लिए सुविधाजनक और उपकरण की सुरक्षा में सुधार
  • ताइवान WEINVIEW टच स्क्रीन + जापान मित्सुबिशी पीएलसी का उपयोग कार्यक्रम नियंत्रण के लिए किया जाता है। परीक्षण स्थितियों टच स्क्रीन में इनपुट किया जा सकता है,और परीक्षण की स्थिति और परीक्षण समय वास्तविक समय में प्रदर्शित किया जा सकता है
  • यह जापान के पैनसोनिक एसी सर्वो मोटर द्वारा संचालित है, जापान SHIMPO प्रेसिजन प्लैनेटरी रिड्यूसर विलंबता, जापान मित्सुबिशी सिंक्रोनस बेल्ट ट्रांसमिशन, परीक्षण कोण सटीक और नियंत्रित है,अच्छा दोहराव और टिकाऊ उपयोग
  • तार प्रवाह का पता लगाने के कार्य के साथ, परीक्षण के दौरान तार डिस्कनेक्ट है, और अलार्म तुरंत बंद
  • यह तार के प्रतिरोध परिवर्तन का पता लगाने का कार्य है, और ऊपरी और निचले सीमा निर्धारित कर सकते हैं। यदि परीक्षण के दौरान प्रतिरोध सीमा से अधिक है, तो अलार्म को तुरंत बंद करें
• स्रोत: एसी 220 वी 3 ए

तकनीकी मापदंडः

अनुप्रयोग:

इन्फिनिटी आईसी1362 वायर पुल टेस्टिंग मशीन चीन में निर्मित और सीई और आईएसओ द्वारा प्रमाणित एक उच्च गुणवत्ता वाला उत्पाद है।यह छोटे इलेक्ट्रॉनिक उत्पादों के चार्जिंग पावर केबलों की गुणवत्ता का परीक्षण करने के लिए डिज़ाइन किया गया हैइसके अनूठे 45 डिग्री कोण शंकु खींच परीक्षण विधि तारों में दोषों का पता लगाने और उनकी स्थायित्व सुनिश्चित करने में मदद कर सकती है।

वायर 45° कोन पुल टेस्ट मशीन का उपयोग विभिन्न परिदृश्यों में किया जा सकता है, जिसमें इलेक्ट्रॉनिक विनिर्माण, गुणवत्ता नियंत्रण और अनुसंधान और विकास शामिल हैं।यह छोटे इलेक्ट्रॉनिक उत्पादों के तारों और केबलों की गुणवत्ता सुनिश्चित करने के लिए एक आवश्यक उपकरण है।परीक्षणकर्ता का संचालन करना आसान है और न्यूनतम प्रशिक्षण के साथ किसी भी व्यक्ति द्वारा इसका उपयोग किया जा सकता है।

तार खींचने परीक्षण मशीन का परीक्षण विधि सीधा है. बिजली केबल या हेडफोन केबल का एक छोर फिक्स्चर से जुड़ा हुआ है, क्लैंप के अंत के 80 ~ 100 मिमी में वापस मुड़ा हुआ है,और संदर्भ रेखा से जुड़ा हुआ है. संदर्भ रेखा दो चलती पोली के माध्यम से गुजरती है और वजन से जुड़ी होती है। गति 252 डिग्री / सेकंड पर सेट की जाती है, रोटेशन कोण 720 डिग्री है,और तार 360 डिग्री घुमाया जाता है और फिर 360 डिग्री के लिए वापस घुमाया समय के पूरा होने तक मूल के लिए वापसमशीन स्वचालित रूप से परीक्षण और अलार्म बंद कर देगा यदि तार दोषपूर्ण है या प्रतिरोध परिवर्तन सीमा से अधिक है।

वायर पुल टेस्टिंग मशीन 0.01~2Ω की सीमा में लाइन सामग्री प्रतिरोध का पता लगा सकती है, और इसका परीक्षण भार 125g और 250g है। उत्पाद की न्यूनतम आदेश मात्रा 1,और कीमत ऑर्डर की गई मात्रा के आधार पर बातचीत योग्य है. पैकेजिंग विवरण में पारदर्शी शीट, स्पंज और लकड़ी का गत्ते का डिब्बा शामिल है। डिलीवरी का समय ऑर्डर की पुष्टि के बाद 20-30 दिन है और भुगतान टीटी, पेपैल, मनीग्राम,और अन्य भुगतान प्लेटफार्मइसके अलावा, वायर पुल टेस्टिंग मशीन की आपूर्ति क्षमता प्रति माह 200 सेट है।

एससॉफ़्टवेयर इंटरफ़ेसः

अनुकूलन:

हमारे तार 45° शंकु खींच परीक्षण मशीन का परीक्षण गति 60-360° / एस समायोज्य (मानक 252° / एस) है। यह बिजली केबल चार्जिंग, ईयरफोन तार,तिरछी 45 डिग्री घूर्णन जीवन परीक्षण के लिए छोटे बहु-कोर तारदोहरी स्टेशन डिजाइन और स्वतंत्र नियंत्रण परीक्षण स्थान को काफी बचाता है।पारदर्शी सुरक्षात्मक ढक्कन डिजाइन न केवल परीक्षण की स्थिति का निरीक्षण करने के लिए सुविधाजनक है, लेकिन यह भी उपकरण की सुरक्षा में सुधार.

उत्पाद में ताइवान WEINVIEW टच स्क्रीन और कार्यक्रम नियंत्रण के लिए एक जापान मित्सुबिशी पीएलसी है। टच स्क्रीन आपको परीक्षण की स्थिति दर्ज करने की अनुमति देती है,और परीक्षण की स्थिति और परीक्षण समय वास्तविक समय में प्रदर्शित किया जा सकता हैयह एक जापान पैनासोनिक एसी सर्वो मोटर, जापान SHIMPO सटीक ग्रह घटक मंदी, जापान मित्सुबिशी सिंक्रोनस बेल्ट ट्रांसमिशन द्वारा संचालित है,सटीक और नियंत्रित परीक्षण कोण सुनिश्चित करना, अच्छी दोहराने की क्षमता और टिकाऊ उपयोग। मशीन तार प्रवाह का पता लगा सकती है और परीक्षण के दौरान तार को डिस्कनेक्ट करने पर अलार्म को तुरंत रोक सकती है।यह भी तार के प्रतिरोध परिवर्तन का पता लगा सकते हैं और ऊपरी और निचले सीमा सेटयदि परीक्षण के दौरान प्रतिरोध सीमा से अधिक हो जाता है, तो अलार्म तुरंत बंद हो जाएगा।

परीक्षण समय 1 से 9 तक होता है।99अपनी परीक्षण आवश्यकताओं के अनुरूप अपने वायर 45° कोन पुल टेस्ट मशीन को अनुकूलित करने के लिए अब हमसे संपर्क करें।

सहायता एवं सेवाएं:

वायर पुल टेस्टर एक सटीक उपकरण है जिसे वायर बॉन्ड्स की खींच ताकत को मापने के लिए डिज़ाइन किया गया है। यह एक उच्च-सटीक लोड सेल से लैस है और 50 किलोग्राम तक की बॉन्ड ताकत को माप सकता है।उत्पाद एक उपयोगकर्ता मैनुअल और कैलिब्रेशन प्रमाण पत्र के साथ आता है.

हमारी तकनीकी सहायता टीम वायर पुल परीक्षक के उचित उपयोग के संबंध में किसी भी मुद्दे या प्रश्न के साथ सहायता प्रदान करने के लिए उपलब्ध है।हम उत्पाद की सटीकता और दीर्घायु सुनिश्चित करने के लिए मरम्मत और कैलिब्रेशन सेवाएं प्रदान करते हैंइसके अतिरिक्त, हम नए उपयोगकर्ताओं के लिए प्रशिक्षण सत्र प्रदान करते हैं ताकि यह सुनिश्चित किया जा सके कि उन्हें उत्पाद का उपयोग करने के बारे में उचित रूप से प्रशिक्षित किया जाए।

पैकिंग और शिपिंगः

उत्पाद पैकेजिंगः

• एक तार खींचने परीक्षक उपकरण
• निर्देश पुस्तिका
• पावर कॉर्ड
• कैलिब्रेशन प्रमाणपत्र

नौवहन:

• शिपिंग विधिः मानक जमीनी शिपिंग
• शिपिंग लागत: पैकेज के स्थान और वजन पर निर्भर करता है
• अनुमानित वितरण समयः 3-5 कार्यदिवस
• ट्रैकिंग की जानकारी ईमेल द्वारा प्रदान की जाएगी

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न 1: इस तार खींचने वाले परीक्षक का ब्रांड नाम क्या है?

A1: इस तार खींचने वाले परीक्षक का ब्रांड नाम INFINITY है।

प्रश्न 2: इस तार खींचने वाले परीक्षक का मॉडल संख्या क्या है?

A2: इस तार खींचने वाले परीक्षक का मॉडल नंबर IC1362 है।

प्रश्न 3: इस तार खींचने वाले परीक्षक का निर्माण कहाँ किया जाता है?

उत्तर 3: यह तार खींचने का परीक्षक चीन में बनाया गया है।

प्रश्न 4: इस तार खींचने वाले परीक्षक के पास क्या प्रमाण पत्र हैं?

A4: इस तार खींचने परीक्षक CE और आईएसओ प्रमाण पत्र है.

Q5: इस तार खींचने परीक्षक के लिए न्यूनतम आदेश मात्रा क्या है?

A5: इस तार खींचने वाले परीक्षक के लिए न्यूनतम आदेश मात्रा 1 है।

प्रश्न 6: इस तार खींचने वाले परीक्षक की कीमत क्या है?

A6: इस तार खींचने वाले परीक्षक की कीमत पर बातचीत की जा सकती है।

प्रश्न 7: इस तार खींचने वाले परीक्षक के लिए पैकेजिंग का विवरण क्या है?

A7: इस तार खींचने वाले परीक्षक के लिए पैकेजिंग विवरण पारदर्शी शीट + स्पंज + लकड़ी के कार्टन हैं।

प्रश्न 8: इस तार खींचने वाले परीक्षक के लिए वितरण का समय क्या है?

ए 8: इस तार खींचने परीक्षक के लिए वितरण समय आदेश की पुष्टि के बाद 20-30 दिन है।

प्रश्न 9: इस तार खींचने वाले परीक्षक के लिए भुगतान की शर्तें क्या हैं?

A9: इस तार खींचने वाले परीक्षक के लिए भुगतान की शर्तें TT PAYPAL Moneygram आदि हैं।

प्रश्न 10: इस तार खींचने वाले परीक्षक की आपूर्ति क्षमता क्या है?

A10: इस तार खींचने वाले परीक्षक की आपूर्ति क्षमता 200 सेट/महीने है।
