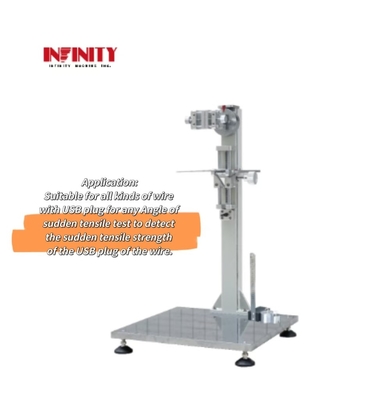

समायोज्य घूर्णन कोण के साथ यूएसबी प्लग के लिए IZ1001 KICK Yank परीक्षक

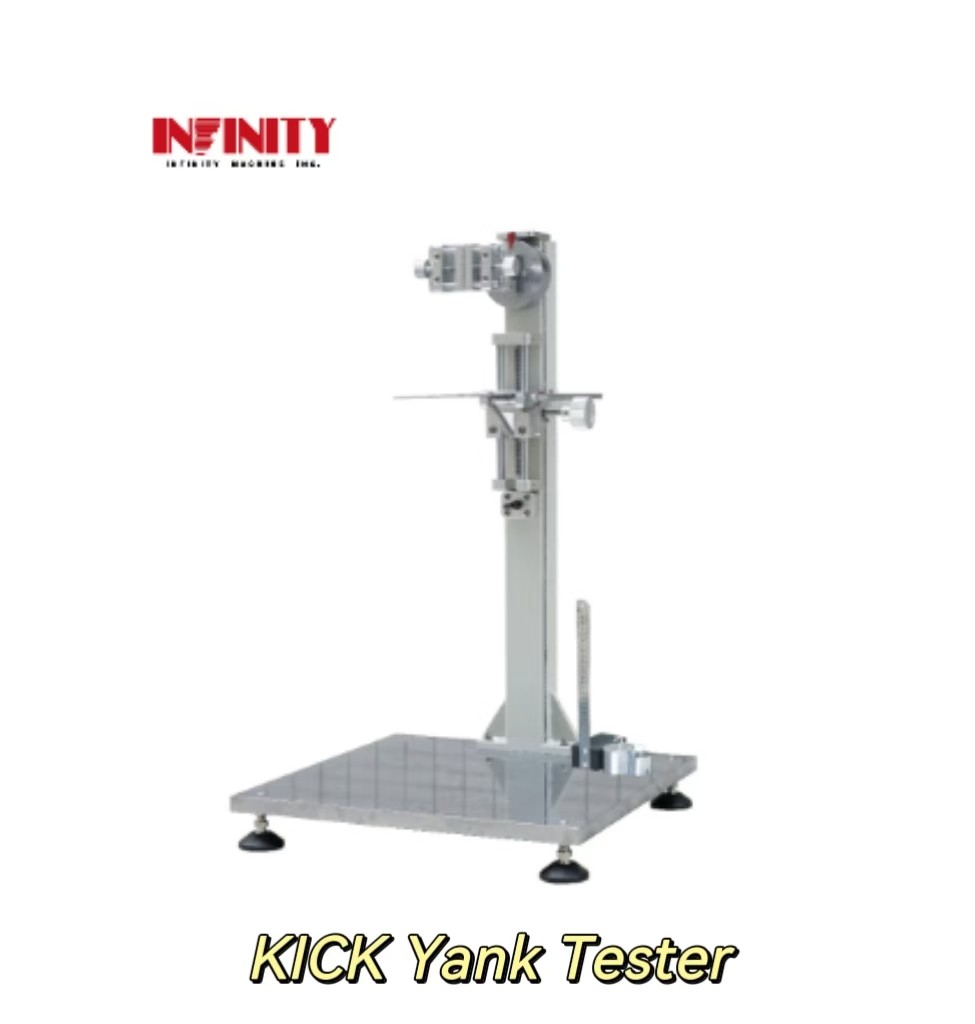

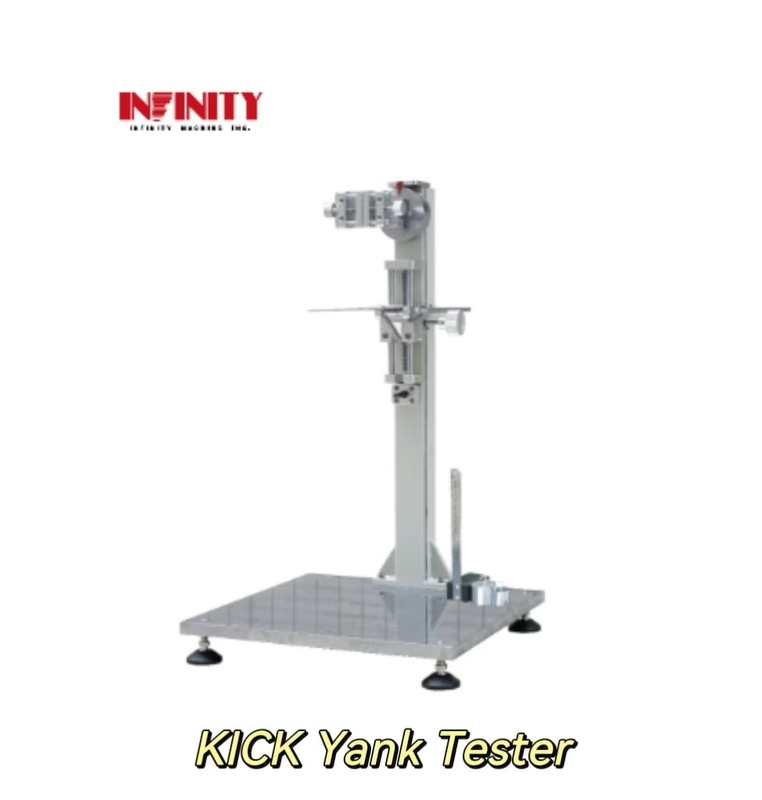

                                                                        किक यैंक परीक्षक

मॉडलःIZ1001

आवेदन:

यह तार के यूएसबी प्लग की अचानक तन्यता शक्ति का पता लगाने के लिए अचानक तन्यता परीक्षण के किसी भी कोण के लिए यूएसबी प्लग के साथ तार के सभी प्रकार के लिए उपयुक्त है।

टीतकनीकी विनिर्देश:

समायोजन/प्रचालन निर्देश:

1, परीक्षण फिटिंग रोटेशन कोण समायोजन.

2. फिक्स्चर के ऊपरी और निचले कोण समायोजन का परीक्षण करें.

3. समर्थन प्लेट ऊंचाई समायोजन. नीचे चित्रित के रूप में

परीक्षण प्रक्रियाः

1. उपरोक्त समायोजन विधि के बिंदु 1 के अनुसार आवश्यक परीक्षण कोण को समायोजित करें (यदि आवश्यक हो तो स्थिरता के ऊपरी और निचले कोण को समायोजित किया जा सकता है)

2. नमूना फिक्स्चर में रखें और नमूना को पकड़ने के लिए शिकंजा घुमाएं।

3मानक भार को नमूना कनेक्शन लाइन से बांधा जाता है और वजन की ऊंचाई को संदर्भ पैमाने से मापा जाता है।

4. समर्थन प्लेट को मैन्युअल रूप से उठाएं ताकि रेक हैंडल समर्थन प्लेट पर तय हो जाए।उपरोक्त समायोजन विधि के बिंदु 3 के अनुसार समर्थन प्लेट द्वारा आवश्यक परीक्षण ऊंचाई को समायोजित करें और संदर्भ पैमाने को हटा दें.

5. बांधे हुए मानक भार को समर्थन प्लेट पर रखें, डिस्चार्जर हैंडल को दबाएं ताकि वजन गिर जाए और नमूना प्लग पर अचानक खींचने का बल लागू हो,और परीक्षण पूरा करने के लिए प्लग क्षतिग्रस्त है या नहीं परीक्षण.
