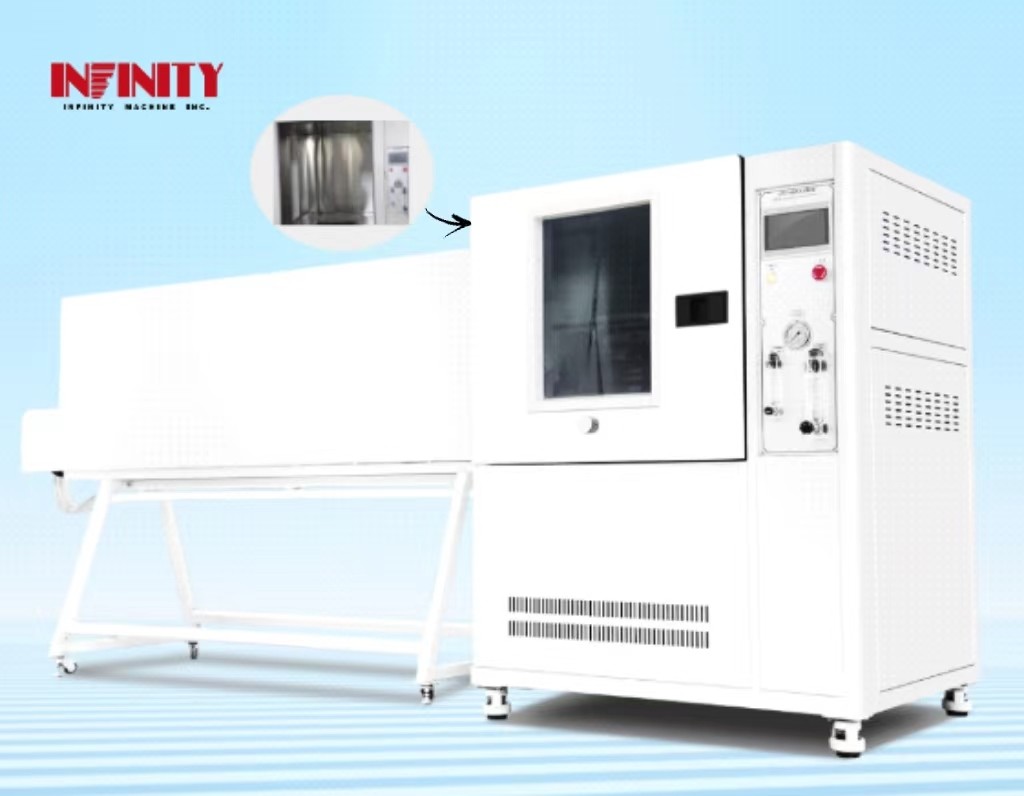

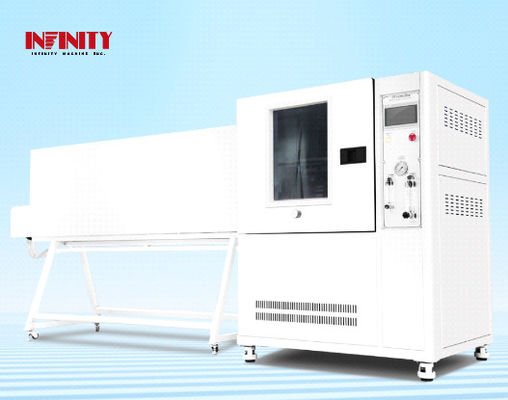

उच्च परिशुद्धता IPX5 IPX6 इलेक्ट्रॉनिक और विद्युत उत्पादों के लिए जलरोधक रेटिंग परीक्षण

मजबूत जल छिड़काव परीक्षण कक्ष

मॉडल संख्याःIE52

उपकरण अवलोकन:

अनुप्रयोग क्षेत्र: बाहरी प्रकाश व्यवस्था, घरेलू उपकरण, ऑटो पार्ट्स और अन्य इलेक्ट्रॉनिक और इलेक्ट्रिकल उत्पाद।

उपकरण के कार्य:इस उपकरण का मुख्य कार्य इलेक्ट्रॉनिक और विद्युत उत्पादों, दीपक, विद्युत अलमारियों, विद्युत घटकों, ऑटोमोबाइल,सिमुलेटेड वाटर स्प्रे जलवायु परिस्थितियों में मोटरसाइकिल और उनके भागपरीक्षण के बाद, सत्यापन का उपयोग यह निर्धारित करने के लिए किया जाता है कि उत्पाद का प्रदर्शन आवश्यकताओं को पूरा करता है या नहीं, ताकि उत्पाद डिजाइन, सुधार, सत्यापन और कारखाने के निरीक्षण को सुविधाजनक बनाया जा सके।

कार्यान्वयन मानक:

IEC60529:1989 +A1:1999 +A2: 2013 "बंदियों द्वारा प्रदान की जाने वाली सुरक्षा की डिग्री (IP कोड)", GB4208-2017 "बंदियों की सुरक्षा का स्तर (IP कोड) " 14.2.5, 14.2.6 खंड और चित्र 6 और GB7000.1 "लैंप भाग 1: सामान्य आवश्यकताएं और परीक्षण" खंड 9।2.6 और 9.2.7 और चित्र 9 में दी गई आवश्यकताएं5.

विशेषताएं:

  11. उत्पादों के IPX5 और IPX6 जलरोधक ग्रेड परीक्षण के लिए उपयुक्त।

2एकीकृत संरचना (उद्योग में पहली बार) ऑपरेटरों को परीक्षण के लिए स्प्रे बंदूक को पकड़ने की आवश्यकता को समाप्त करती है। नमूना को तय करने के बाद परीक्षण शुरू किया जा सकता है।

3खोल घरेलू उच्च गुणवत्ता वाले स्टील प्लेटों से बना है, और सतह को स्प्रे-पेंट किया गया है, जिससे यह सुंदर और टिकाऊ हो जाता है।

4आंतरिक बॉक्स और टर्नटेबल SUS304# स्टेनलेस स्टील से बने हैं ताकि यह सुनिश्चित किया जा सके कि वे लंबे समय तक जंग न लगें।

5टर्नटेबल ड्राइव: घरेलू उच्च गुणवत्ता वाले स्टेपर मोटर्स का उपयोग करके, गति और कोण को टच स्क्रीन पर सेट (समायोज्य) किया जा सकता है, जो मानक सीमा के भीतर सटीक और बिना कदम के समायोजित किया जा सकता है,और स्वचालित रूप से आगे और पीछे घूर्णन (आगे और पीछे घूर्णन) नियंत्रित कर सकते हैं: बेल्टों के लिए उपयुक्त है नमूना घुमाव को रोकने के लिए परीक्षण के लिए चालू है) ।

6.जल छिड़काव प्रवाह दर प्रवाह मीटर के माध्यम से समायोजित किया जाता है (मनुअल समायोजन)

7नोजलः IEC60529 विनिर्देशों के अनुसार निर्मित (नीचे दिखाए अनुसार)

 8. उपकरण बॉक्स में एक नमूना पावर सॉकेट (AC220V, 10A) स्थापित है। नमूना शक्ति के पावर ऑन और ऑफ समय को कार्यक्रम द्वारा नियंत्रित किया जा सकता हैःबिजली का बहिष्कार (0-999min) - बिजली चालू (0 -999min) - बिजली का बहिष्कार (0-999min), जो कि परीक्षण के दौरान चालू और बंद करने की आवश्यकता में पावर में नमूनों के लिए उपयुक्त है।

9. मूल नियंत्रण प्रणाली 7 इंच टच स्क्रीन + पैनासोनिक पीएलसी का उपयोग करती है। विद्युत घटकों का उपयोग आयातित ब्रांडों जैसे कि एलएस और ओमरोन का उपयोग करता है। वायरिंग तकनीक राष्ट्रीय मानकों को पूरा करती है।विद्युत बोर्ड का स्वरूप उचित है, वायरिंग मजबूत है, और निशान स्पष्ट हैं।

10परीक्षण कक्ष में एलईडी जलरोधक प्रकाश व्यवस्था स्थापित की जाती है ताकि परीक्षण नमूनों का अवलोकन आसान हो सके।

11यह उपकरण अपने स्वयं के पानी के टैंक के साथ आता है और पानी को घुमाता है, इसलिए एक पेशेवर जलरोधी परीक्षण कक्ष बनाने की आवश्यकता नहीं है।पानी के टैंक में उच्च और निम्न जल स्तर अलार्म मॉनिटर हैं, जो पानी की कमी के कारण पानी के पंप को सूखने और क्षतिग्रस्त होने से प्रभावी ढंग से रोक सकता है।

12स्प्रे बंदूक ऊपर और नीचे घूम सकती है, और टर्नटेबल के घूर्णन के साथ मिलकर, यह मूल रूप से नमूना सतह पर पूर्ण स्प्रेइंग प्राप्त कर सकती है।

एसविशेषण पैरामीटर:

आंतरिक बॉक्स आरेखः
