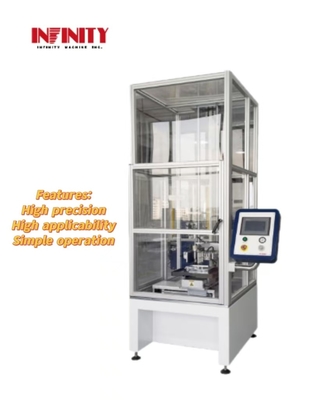

पीएलसी इलेक्ट्रॉनिक उत्पादों के लिए तीन अक्षीय स्वचालित ड्रॉप बॉल प्रभाव परीक्षण मशीन

तीन अक्ष स्वचालित ड्रॉप बॉल इम्पैक्ट टेस्ट मशीन

उत्पाद मॉडल संख्याः ID6150


आवेदन:

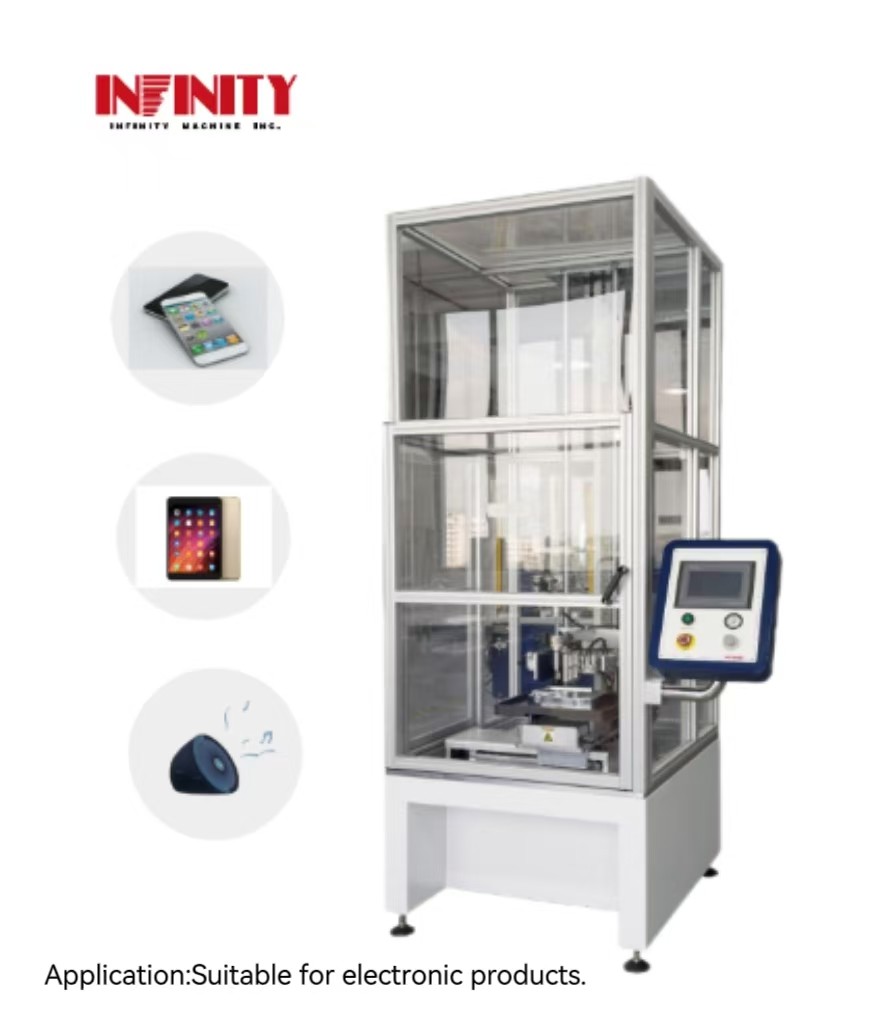

मशीन पीएलसी नियंत्रण मोड को अपनाता है, सक्शन नोजल वैक्यूम नकारात्मक दबाव का उपयोग करता है, विभिन्न आकार के स्टील की गेंदों को पकड़ता है, ड्रॉप बटन दबाएं, सक्शन नोजल,इस्पात गेंद मुक्त गिरावट परीक्षण के रूप में इस्तेमाल किया जाएगा, नमूना की सतह पर प्रभाव, और नमूना के प्रभाव प्रतिरोध का परीक्षण, जो मोबाइल फोन, टैबलेट, ऑडियो और अन्य इलेक्ट्रॉनिक उत्पादों के प्रभाव परीक्षण के लिए उपयुक्त है।

विशेषताएं:
1उपकरण स्टील की गेंदों को अवशोषित करने के लिए वैक्यूम अवशोषण विधि का उपयोग करता है, जो यांत्रिक पंजा ड्रॉप विधि की तुलना में अधिक सटीक है।यह स्वचालित बहु बिंदु चक्र परीक्षण का एहसास करने और परीक्षण दक्षता में सुधार करने के लिए प्रोग्राम किया जा सकता है.
2एक्स, वाई और जेड अक्ष जापान पैनासोनिक सर्वो मोटर, सटीक गेंद पेंच ड्राइव, कम शोर और टिकाऊ उपयोग द्वारा संचालित होते हैं।
3भाषा में सरलीकृत/अंग्रेजी इंटरफेस है, जो वैश्विक ग्राहकों के लिए उपयुक्त है।
4. सॉफ्टवेयर ऑपरेशन इंटरफ़ेस सरल और संचालित करने में आसान है। कार्यक्रम में प्रत्येक परीक्षण की सटीकता और सुरक्षा सुनिश्चित करने के लिए एक डिज़ाइन किया गया एंटी-स्टे फ़ंक्शन है।
5.अद्वितीय स्वचालित रीसेट और स्वचालित पिकअप समारोह, अनियंत्रित और स्वचालित चक्र परीक्षण का एहसास कर सकते हैं। पारंपरिक परीक्षण सेटिंग मापदंडों के अनुसार,स्टील की गेंद स्टार्ट और रन के दौरान नमूना पर प्रभाव डालती है, और इस्पात गेंद वसंत ऋतुओं और नमूना पर माध्यमिक प्रभाव को रोकने के लिए स्प्लिंट द्वारा क्लैंप किया जाता है। जब XY मंच शंकु छेद और गेंद सहअक्ष की स्थिति में स्थित है,सिलेंडर को छोड़ दिया जाता है और इस्पात की गेंद गिर जाती है, और स्टील की गेंद को स्वचालित रूप से शंकु छेद के केंद्र में रीसेट कर दिया जाता है। Z अक्ष के बाद गेंद गिर जाती है, चक्र निष्पादित किया जाता है।
6.पूरी मशीन मंजिल संरचना डिजाइन को अपनाती है, ऑपरेशन पैनल घूम सकता है, ताकि ऑपरेटर परीक्षण क्षेत्र के करीब, अधिक सुविधाजनक नमूना लोडिंग और अनलोडिंग हो सके।
7उपकरण ऑपरेशन की स्थिति के दोष का पता लगाने के सही तंत्र प्रदान करता है और संबंधित त्रुटि सूचना संकेत प्रदान करता है,और वास्तविक समय में सर्वो विफलता का पता लगाने और प्रसंस्करण करता है, सेंसर दोष, एक्स, वाई और जेड अक्ष सीमा दोष, ताकि व्यक्तिगत और उपकरण सुरक्षा की सुरक्षा को अधिकतम किया जा सके।
8उपकरण इन्फ्रारेड लेजर फंक्शन से लैस है, जो लैंडिंग बिंदु की स्थिति को सटीक रूप से निर्धारित कर सकता है और परीक्षक को परीक्षण स्थिति को सटीक रूप से निर्धारित करने में सुविधा प्रदान करता है।
9परीक्षण सूत्र सिस्टम के ROM में संग्रहीत है, जो पढ़ने और परीक्षण स्थिति को बदलने के लिए सरल और सुविधाजनक है।

विनिर्देश पैरामीटरः


उपकरण नियंत्रण इंटरफेसः


कार्यप्रवाह चार्ट::

1. नमूना क्लैंप और शंकु छेद पर गेंद जगह


2.Z-अक्ष नीचे जाता है और इस्पात गेंद को अवशोषित करता है

3. इस्पात की गेंद उठाओ और सेट प्रभाव ऊंचाई तक वृद्धि

4.X और Y प्लेटफार्मों को टक्कर के बिंदु पर रखें

5. गेंद गिर जाती है और टक्कर के बिंदु को हिट करती है

6जैसे ही गेंद उछलती है, सिलेंडर दूसरी बार टक्कर से बचने के लिए स्टील की गेंद को क्लैंप करने के लिए फैल जाता है।

7XY प्लेटफ़ॉर्म को कॉपर छेद की स्थिति में रखने के बाद और गेंद के साथ समाक्षीय होने के बाद, सिलेंडर को छोड़ दिया जाता है और स्टील की गेंद को कम किया जाता है।स्टील गेंद स्वचालित रूप से कॉपर छेद के केंद्र के लिए रीसेटजब Z-अक्ष गेंद को उठाने के लिए गिरता है, तो चक्र निष्पादित हो जाता है।
