मोड़ और जीवन परीक्षण के लिए 5 एनएम स्वचालित घूर्णन शाफ्ट टॉर्शन परीक्षण मशीन

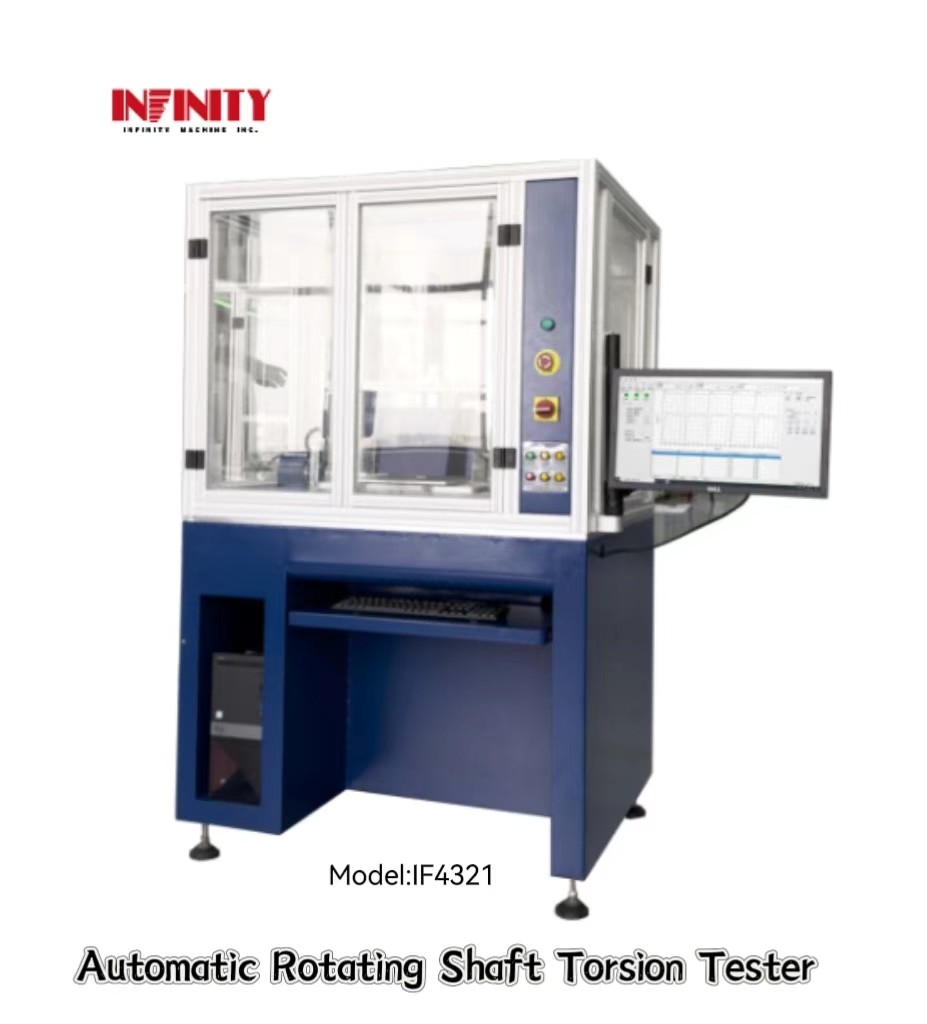

स्वचालित घुमावदार शाफ्ट टॉर्शन परीक्षक

मॉडलःIF4321

आवेदन:

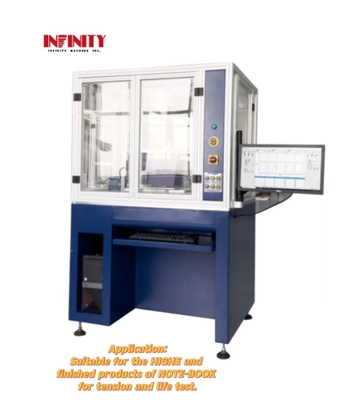

यह यंत्र टोरशन (टोरशन कम करने) और जीवन परीक्षण के लिए HINGE और NOTE-BOOK के तैयार उत्पादों पर लागू होता है। यह प्रत्येक खोलने और बंद करने के टोरशन मूल्य को माप सकता है,और USB3 के माध्यम से पीसी के लिए एकत्रित मोड़ संकेत भेजें.0 फोटोइलेक्ट्रिक आइसोलेशन कम्युनिकेशन मॉड्यूल, जो स्वचालित रूप से वक्र परिवर्तन को रिकॉर्ड करेगा और टोकन क्षीणन जीवन वक्र को आकर्षित करेगा।तैयार उत्पाद पर टॉर्क मापने के उद्देश्य को प्राप्त करने के लिए (हिंग को अलग करने की कोई आवश्यकता नहीं), परीक्षण स्थितियों को निर्धारित करने के लिए सॉफ्टवेयर का उपयोग करना, संचालित करना आसान है, और सभी डेटा संग्रहीत किए जा सकते हैं (परीक्षण स्थितियां, टोकन-कोण वक्र, जीवन क्षय वक्र, परीक्षण डेटा रिपोर्ट... आदि) ।

विशेषताएं:

1वर्तमान टोक़ और कोण परिवर्तनों का वास्तविक समय प्रदर्शन, आप प्रदर्शित कर सकते हैंः टोक़-कोण (एन/एम-डेग), या टोक़-समय (एन/एम-टाइम) वक्र।

2डेटा सैंपलिंग दर 2000 बार/सेकंड तक।

3.Z-अक्ष जापानी पैनासोनिक सर्वो मोटर, कम शोर, टिकाऊ उपयोग द्वारा संचालित है। एक उच्च प्रदर्शन नियंत्रक का उपयोग,टॉर्क उच्च गति पर कैप्चर किया जाता है जबकि Z-अक्ष के घूर्णन को नियंत्रण टॉर्क को पूरा करने के लिए एक बंद लूप बनाने के लिए ठीक से नियंत्रित किया जाता है.

4भाषा को सरलीकृत/पारंपरिक/अंग्रेजी तीन ऑपरेटिंग इंटरफेस में स्विच किया जा सकता है, टॉर्क इकाइयों N, kN, lbf, kgf, gf और mm, cm, m, inch संयोजन को इच्छा पर स्विच किया जा सकता है,वैश्विक ग्राहकों के लिए उपयुक्त.

5परीक्षण की शर्तें कंप्यूटर सॉफ्टवेयर द्वारा निर्धारित की जाती हैं (जिसमें कोण माप सीमा, स्ट्रोक मूल स्थिति, माप गति, माप समय, ठहराव समय, परीक्षण के N बार के बाद N सेकंड शामिल हैं... ... आदि) ।

6.ग्राफ प्रिंट और स्टोर कर सकता है (टॉर्शन-एंगल वक्र + डेटा, टॉर्क एट्यूनेशन वक्र + डेटा, परीक्षण रिपोर्ट) ।

परीक्षण रिपोर्ट का शीर्षक, उत्पाद विनिर्देश, परीक्षण की तारीख, ऑपरेटर, फाइल नंबर आदि किसी भी समय (चीनी और अंग्रेजी दोनों भाषाओं में) संशोधित किए जा सकते हैं।

8मूल डेटा को स्वचालित रूप से रखें, पुराने परीक्षण डेटा को किसी भी समय लोड किया जा सकता है, संग्रहण भंडारण, फ़ाइल समायोजन और मुद्रण।

9रिपोर्ट स्वचालित रूप से सेट ऊपरी और निचली सीमाओं के अनुसार पारित या विफल निर्धारित कर सकते हैं, और स्वचालित रूप से अधिकतम टोक़ मूल्य उत्पन्न कर सकते हैं,न्यूनतम टोक़ मूल्य और वर्तमान परीक्षण समय का औसत मूल्यप्रत्येक वक्र का अधिकतम टोक़ मूल्य, न्यूनतम टोक़ मूल्य और औसत मूल्य उत्पन्न किया जा सकता है।

10. स्वचालित रूप से प्रत्येक मोड़ कोण वक्र, टोक़ क्षीणन वक्र + डेटा रिकॉर्ड करता है.

11मोड़ क्षीणन वक्र रिपोर्टः पूरे परीक्षण के दौरान मोड़ मूल्य परिवर्तन (क्षीणन) और बार की संख्या के बीच संबंध दिखाता है।

12.जापानी पैनासोनिक सर्वो मोटर द्वारा संचालित, 2500r उच्च पल्स कोड, उच्च परिशुद्धता की स्थिति, कम शोर, बड़े टोक़ के साथ, लंबे समय तक इस्तेमाल किया जा सकता है।

13.0.5% एफएस तक सटीकता के साथ टोक़ मापने के लिए कोरिया SETECH सटीक टोक़ सेंसर का उपयोग करता है.

14.दोनों तरफ बल के आवेदन से यह सुनिश्चित होता है कि बाएं और दाएं सिंक्रोनस रॉकर हाथ नहीं हिलेंगे और परीक्षण के दौरान अधिग्रहण बल अत्यधिक सटीक है;यह दो तरफा धुरी मिलान उपकरण से लैस है ताकि परीक्षण किए गए HINGE धुरी की स्थिरता और परीक्षण सटीकता सुनिश्चित हो सके।.

एसविशेषण पैरामीटर:

वक्रः टॉरसिय्योन- समय (kgf.cm-time)

Fइक्चुरेशन:
