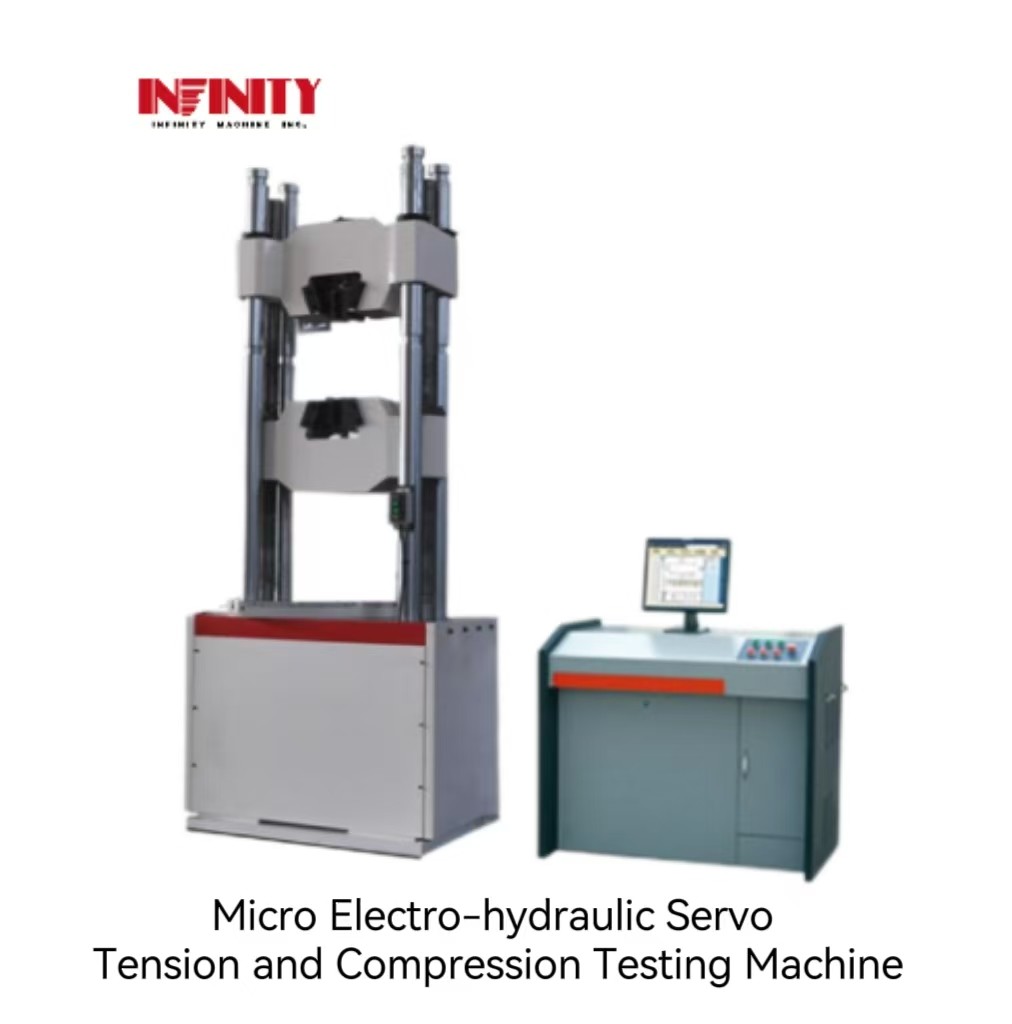

अधिकतम परीक्षण बल 2000KN माइक्रो इलेक्ट्रो हाइड्रोलिक सर्वो हाइड्रोलिक टेन्सिल संपीड़न परीक्षण मशीन

अधिकतम परीक्षण बल 2000KN माइक्रो इलेक्ट्रो-हाइड्रोलिक सर्वो तन्यता संपीड़न परीक्षण मशीन

मॉडलःIF795

परिचय:

माइक्रो कंप्यूटर नियंत्रित हाइड्रोलिक सार्वभौमिक परीक्षण मशीन WAW-2000kN एक तेल सिलेंडर तल पर घुड़सवार मुख्य इंजन को अपनाता है और मुख्य रूप से तन्यता, संपीड़न,धातुओं और गैर धातुओं के झुकने और कतरने का परीक्षणधातु विज्ञान, निर्माण, प्रकाश उद्योग, विमानन, एयरोस्पेस, सामग्री, कॉलेजों और विश्वविद्यालयों, वैज्ञानिक अनुसंधान इकाइयों और अन्य क्षेत्रों के लिए उपयुक्त है।परीक्षण संचालन और डेटा प्रसंस्करण GB228 "कमरे के तापमान सामग्री के लिए धातु तन्यता परीक्षण विधियों" की आवश्यकताओं के अनुरूप हैं.

मुख्य तकनीकी प्रदर्शन संकेतक:

समाधान का वर्णन:

1मेजबान

मुख्य मशीन एक तेल सिलेंडर तल पर घुड़सवार मुख्य मशीन को अपनाता है। खींचने की जगह मुख्य मशीन के ऊपर स्थित है,और संपीड़न और झुकने परीक्षण अंतरिक्ष मुख्य मशीन के निचले बीम और कार्यक्षेत्र के बीच स्थित है.

2हाइड्रोलिक प्रणाली (पियानो प्रकार का तेल स्रोत)

2.1 - हाइड्रोलिक सिद्धांत

जैसा कि चित्र 2 में दिखाया गया है, यह एक लोड-अनुकूली तेल इनलेट थ्रॉटल गति विनियमन प्रणाली है।

टैंक में हाइड्रोलिक तेल मोटर के माध्यम से उच्च दबाव पंप चलाता है और तेल सर्किट में प्रवेश करता है। यह एक तरफा वाल्व, 10μ उच्च दबाव तेल फिल्टर,अंतर दबाव वाल्व समूह, और तेल सिलेंडर में प्रवेश करने से पहले आनुपातिक वाल्व। कंप्यूटर आनुपातिक वाल्व के उद्घाटन और दिशा को नियंत्रित करने के लिए आनुपातिक वाल्व को एक नियंत्रण संकेत भेजता है,इस प्रकार सिलेंडर में प्रवाह को नियंत्रित करने और निरंतर गति परीक्षण बल के नियंत्रण को प्राप्त करने, निरंतर वेग विस्थापन आदि।

2.2-विशेषताओंः 1) कम शोर और स्थिर दबाव के साथ एक उच्च दबाव पंप का उपयोग करना

2) पावर सिस्टम और ऑपरेटिंग कंसोल का एकीकृत डिजाइन ऑपरेशन को आसान बनाता है और प्रयोगात्मक स्थान को बचाता है।

नियंत्रण प्रणाली:

पूरी तरह से डिजिटल क्लोज्ड-लूप माप और नियंत्रण प्रणाली में कई उन्नत विशेषताएं और तकनीकी नवाचार हैं, जो मुख्य रूप से निम्नलिखित में परिलक्षित होते हैंः

1परीक्षण बल, नमूना विरूपण, पिस्टन विस्थापन और परीक्षण प्रक्रिया का नियंत्रण करता है;

2"डेटा अधिग्रहण प्रणाली में 4 उच्च-सटीक 24-बिट ए/डी रूपांतरण चैनल शामिल हैं।

3मूल ब्रांड-नाम एकीकृत उपकरणों जैसे बीबी, एडी, ज़िलिंक्स आदि का उपयोग करें और पूरी तरह से डिजिटल डिजाइन अपनाएं;

4"इलेक्ट्रॉनिक माप प्रणाली में पोटेंशियोमीटर जैसे एनालॉग घटक नहीं हैं, जो विनिमेयता और आसान रखरखाव और प्रतिस्थापन सुनिश्चित करते हैं।

सीट्रॉलिंग सॉफ़्टवेयर:

GB228 सहित 30 से अधिक राष्ट्रीय मानकों के प्रासंगिक नियमों का अनुपालन करें

1कंप्यूटर नियंत्रण प्रणाली में उच्च एकीकरण, स्थिर प्रदर्शन और आसान समायोजन के फायदे हैं।यह वास्तविक समय में प्रयोगात्मक डेटा एकत्र कर सकता है और प्रयोगात्मक विशेषता वक्रों के वास्तविक समय गतिशील प्रदर्शन का एहसास कर सकता हैप्रयोगात्मक डेटा फ़ाइलों को एक्सेस कॉमन डेटाबेस या SQLserve बड़े डेटाबेस के रूप में सहेजा जा सकता है, जो ग्राहक संसाधन साझाकरण और नेटवर्क प्रबंधन को सुविधाजनक बनाता है।साथ ही उपयोगकर्ता का पुनः विश्लेषणसॉफ्टवेयर विभिन्न उपयोगकर्ता-परिभाषित word2000 रिपोर्टों तक आसानी से पहुँच सकता है, विभिन्न उपयोगकर्ताओं या एक ही उपयोगकर्ता के विभिन्न समय पर परीक्षण रिपोर्टों के लिए अलग-अलग आवश्यकताओं की समस्या को हल करता है।सॉफ्टवेयर परीक्षण बल के कच्चे डेटा को संसाधित कर सकते हैं, विस्थापन, समय और उससे व्युत्पन्न वक्र।

2सुरक्षा कार्यः मशीन में दो सीमा सुरक्षा विधियां हैं, सॉफ्टवेयर और यांत्रिक। अधिकतम भार से अधिक होने पर स्वचालित बंद होने का अनुपात गतिशील रूप से सेट किया जा सकता है;इसमें कई सुरक्षा कार्य होते हैं जैसे कि अतिप्रवाह, अधिभार और अधिभार।

3लोड चैनल को स्वचालित रूप से चिह्नित किया जा सकता है, जो सहज और सुविधाजनक है।

4बैच परीक्षण वक्रों के पदानुक्रमित प्रदर्शन को महसूस कर सकता है, और वक्रों का स्वचालित रूप से पालन किया जा सकता है।

5सॉफ्टवेयर उपयोगकर्ता द्वारा परिभाषित गति सेटिंग और कंप्यूटर द्वारा गति को समायोजित करने में सक्षम बनाता है। उच्च सटीक गति कैलिब्रेशन भी प्राप्त किया जा सकता है, और गति गियर और कोड को किसी भी समय समायोजित किया जा सकता है।

6परीक्षण प्रक्रिया की निगरानीः परीक्षण प्रक्रिया के दौरान वास्तविक समय में परीक्षण बल, विस्थापन, वक्र और अन्य मापदंडों का प्रदर्शन।

7सॉफ्टवेयर अनुमतियों का पदानुक्रमित प्रबंधन कार्यः सॉफ्टवेयर और डेटा की सुरक्षा में सुधार के लिए,सॉफ्टवेयर विभिन्न पासवर्ड सुरक्षा सेट करके पदानुक्रमित अनुमति प्रबंधन कार्यों को महसूस कर सकता है.

8परिणाम पुनः प्रस्तुत करने का कार्यः परीक्षण कार्य पूरा होने और डिस्क पर सहेजे जाने के बाद, उपयोगकर्ता की आवश्यकताओं के अनुसार परीक्षण डेटा को किसी भी समय खोला और फिर से विश्लेषण किया जा सकता है।

9उपयोगकर्ता की आवश्यकताओं के अनुसार, परीक्षण और डेटा प्रदर्शन, भंडारण, विश्लेषण और मुद्रण के लिए लोड-टाइम, लोड-डिस्प्लेसमेंट, डिस्प्लेसमेंट-टाइम और अन्य वक्रों का चयन किया जा सकता है।

10वक्र बिंदु-दर-बिंदु traversal समारोहः आप प्रत्येक बिंदु पर विभिन्न मापदंड प्राप्त करने के लिए माउस के साथ वक्र पर बल और विरूपण मूल्यों पर क्लिक कर सकते हैं।

11,परिणाम तुलना समारोहः एक ही समय में कई परीक्षण वक्रों का निरीक्षण किया जा सकता है,और विश्लेषण के लिए नमूना की विशेषताओं को कई वक्रों के अतिस्थापन और आंशिक प्रवर्धन के माध्यम से तुलना की जा सकती है.

सहायता एवं सेवाएं:

कार्यान्वयन सहायता, स्थापना, प्रशिक्षण, कैलिब्रेशन, निवारक रखरखाव, तकनीकी सहायता, उन्नयन, मरम्मत और पुर्जे।

पैकिंग और शिपिंगः

उत्पाद पैकेजिंगः

यूनिवर्सल टेस्टिंग मशीनपरिवहन के दौरान किसी भी क्षति को रोकने के लिए लकड़ी के डिब्बे में सुरक्षित रूप से पैक किया जाएगा। डिब्बे को सील किया जाएगा और आसानी से पहचान के लिए उत्पाद की जानकारी के साथ लेबल किया जाएगा।

नौवहन:

नौवहनसार्वभौमिकपरीक्षण मशीन को एक विश्वसनीय और अनुभवी शिपिंग कंपनी द्वारा संभाला जाएगा। समय पर वितरण और उत्पाद के सुरक्षित हैंडलिंग सुनिश्चित करने के लिए परिवहन की व्यवस्था की जाएगी।ग्राहक को शिपमेंट की स्थिति की निगरानी के लिए ट्रैकिंग जानकारी प्रदान की जाएगी.
