| उत्पत्ति के प्लेस: | चीन में निर्मित |
| ब्रांड नाम: | Infinity Machine |
| प्रमाणन: | ISO |
| मॉडल संख्या: | IF4331 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | ऑपरेशन मैनुअल और वीडियो के अंदर मानक निर्यात लकड़ी का मामला। |
| प्रसव के समय: | भुगतान के बाद 35 दिनों में भेज दिया गया |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 200 सेट |
| Z अक्ष की चालन विधि: | जापानी पैनासोनिक की सर्वो मोटर | ट्रांसड्यूसर: | 50एन（5किलोग्रामएफ）1000एन(100किलोग्रामएफ) |
|---|---|---|---|
| ड्राइविंग की रेंज: | 0~150मिमी या उपयोगकर्ता द्वारा निर्दिष्ट | भार की परीक्षण सीमा: | 0~50N（5kgf）या 0~1000N(100kgf) |
| नमूने का अधिकतम आकार: | W300xD300मिमी | मुख्य इकाई का आकार: | W765xD895मिमीxH1250मिमी |
| वजन: | लगभग 250 किग्रा | नियंत्रण मार्ग: | X:(दाएं और बाएं) Y:(आगे और पीछे) |
| प्रमुखता देना: | पावर बटन क्लिक अनुपात परीक्षक,लैपटॉप स्मार्टफोन झुकने परीक्षण मशीन,बटन झुकाव परीक्षण मशीन |
||
आवेदनः

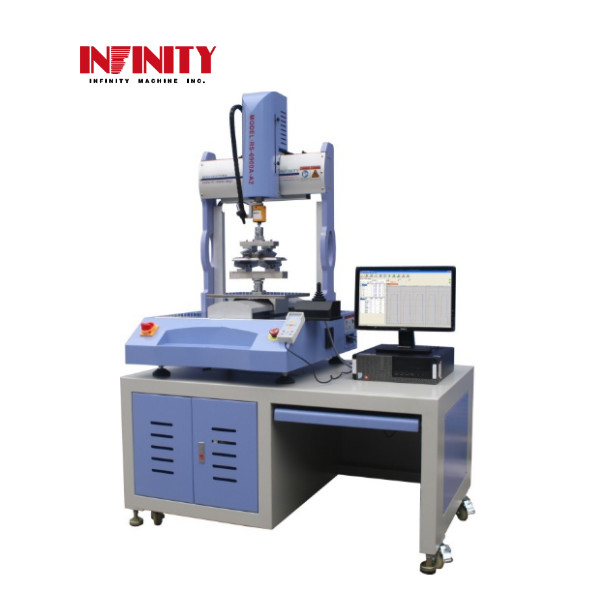

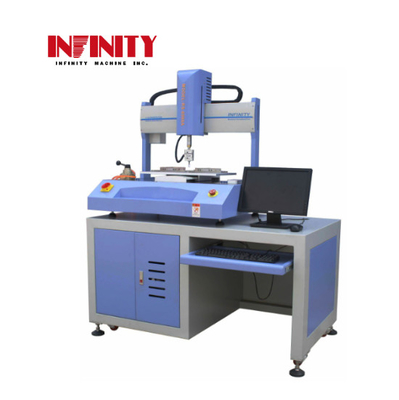

यह सर्वो नियंत्रण बहु समारोह परीक्षक एक्स, वाई, जेड अक्षों द्वारा नियंत्रित किया जाता है, यह बटन बल परीक्षण, इलेक्ट्रॉनिक उत्पादों के लिए संपीड़न, 3 बिंदु झुकने परीक्षण के लिए उपयुक्त है,4 बिंदुओं में झुकने का परीक्षण.
विशेषताएं:
1. परीक्षक एक्स, वाई, जेड अक्षों द्वारा ले जाया जाता है, एक्स, वाई परीक्षण मंच को स्थानांतरित करने के लिए हैं, ताकि बटन के लिए बहु-बिंदु संपीड़न परीक्षण का एहसास कर सकते हैं
बल परीक्षण और इलेक्ट्रॉनिक उत्पादों के संपीड़न परीक्षण; Z अक्ष परीक्षण बल लागू करने के लिए ट्रांसड्यूसर से जुड़ा है, परीक्षण बल इकट्ठा और
संपीड़न समय को नियंत्रित करें।
2. प्रणाली कंप्यूटर पेशेवर सॉफ्टवेयर द्वारा नियंत्रित किया जाता है, परीक्षण बल, परीक्षण समय, परीक्षण चक्र, और परीक्षण गति सेट कर सकते हैं, और एकत्र कर सकते हैं
परीक्षण ग्राफ उत्पन्न करने के लिए परीक्षण बल, परीक्षण समय, परीक्षण गति।
3एक्स, वाई, जेड अक्षों को ड्राइव करने के लिए जापानी पैनासोनिक की सर्वो मोटर द्वारा संचालित किया जाता है; सटीक गोलाकार स्क्रू द्वारा ट्रांसमिशन जो कम शोर प्राप्त कर सकता है
और लंबी स्थायित्व।
4. परीक्षक एक नियंत्रित बॉक्स से लैस है, ऑपरेटर परीक्षक सेटिंग के लिए बॉक्स का भी उपयोग कर सकता है।
5. परीक्षक टेबल टॉप प्रकार का होता है, एक विशेष टेबल सहायक के रूप में होती है।
6. चीनी या अंग्रेजी इंटरफ़ेस वैकल्पिक हो सकता है। इकाई (एन,एलबी,जीएफ,केजीएफ) को स्वतंत्र रूप से स्विच किया जा सकता है।
7. परीक्षण विधि सेट किया जा सकता है, सहेजा और सहेजने के रिकॉर्ड से उपयोग के लिए बुलाया. डेटा और वक्र सीधे मुद्रित किया जा सकता है
8. जीवन डम्पिंग वक्र बनाया जा सकता है, परीक्षण रिपोर्ट एक्सेल और पीडीएफ फ़ाइल प्रारूप में परिवर्तित किया जा सकता है।
तकनीकी मापदंड:
| मॉडल | IF4331 |
| Z अक्ष की ड्राइविंग विधि | जापानी पैनासोनिक का सर्वो मोटर |
| ट्रांसड्यूसर | 50N ((5kgf) 1000N ((100kgf) |
|
ड्राइविंग रेंज (ऊपर और नीचे) |
0~150 मिमी |
| परीक्षण भार सीमा | 0~50N ((5kgf) या 0~1000N ((100kgf) |
| भार का संकल्प | 0.01एन |
| भार की सटीकता | ±0.5%F.S |
| विस्थापन का परीक्षण दायरा | 0~150 मिमी |
| विस्थापन का समाधान | 0.001 मिमी |
| विस्थापन की सटीकता | ±0.03 मिमी |
| परीक्षण गति की सीमा | 0.1~150 मिमी/मिनट |
| एक्स-वाई अक्ष की ड्राइविंग विधि | पैनासोनिक से सर्वो मोटर |
| नियंत्रण मार्ग | X: (दाएं और बाएं) Y: (आगे और पीछे) |
| ड्राइविंग रेंज | X: 0~300 मिमी Y: 0~300 मिमी |
| विस्थापन का समाधान | 0.002 मिमी |
| विस्थापन की सटीकता | ±0.05 मिमी |
| चलती गति की सीमा | 5~200 मिमी/सेक |
| नमूना का अधिकतम आकार | W300xD300 मिमी |
| वजन | लगभग 250 किलो |
| मशीन का आकार | W765xD895mmxH1250mm |
| तालिका के साथ आकार | W1400xD900xH1900 मिमी |
विशिष्ट अनुप्रयोग:
1बहु-बिंदु संपीड़नः
परीक्षण ग्राफ. वाई अक्ष बल है, (एकक N,Lb,gf,kgf हो सकता है), एक्स अक्ष समय है, इकाई सेकंड है. नीचे ग्राफ के लिए सेटिंग 5kg बल पर 5 सेकंड रखने के लिए 5kg संपीड़ित करने के लिए है।
परीक्षण उपकरणः संपीड़न पैड के लिए व्यास ग्राहक की आवश्यकता के अनुसार बनाया जाएगा।
2. बटन बल परीक्षणः
बटन परीक्षण के लिए परीक्षण ग्राफ.
बटन परीक्षण उपकरण।
33 और 4 बिंदुओं में झुकने का परीक्षणः
4 बिंदु झुकने परीक्षण 3 Pts झुकने परीक्षण के समान है, अंतर फिक्स्चर है। तो, यहाँ, 3 Pts झुकने परीक्षण पेश किया जाएगा।इस परीक्षक में 3 पीटी झुकने के लिए दो तरीके परीक्षण कर रहे हैं, एक 3Pts झुकने की थकान परीक्षण है, और एक और 3Pts झुकने की ताकत परीक्षण है।
3 Pts झुकने की थकान परीक्षण ग्राफ. यह परीक्षण ग्राफ बहु-बिन्दुओं में ग्राफ के समान है बल परीक्षण रखें.
इसी तरह के ग्राफ 3P झुकने की शक्ति परीक्षण।
3 बिंदु झुकने स्थिरता 4 बिंदु झुकने स्थिरता
