| उत्पत्ति के प्लेस: | चीन में बना |
| ब्रांड नाम: | Infinity Machine |
| प्रमाणन: | CE, ISO |
| Model Number: | RS-8019 |
| Minimum Order Quantity: | 1 |
|---|---|
| मूल्य: | विनिमय योग्य |
| Packaging Details: | Standard export wooden case with operation manual and video inside. |
| Delivery Time: | Shipped in 15 days after payment |
| Payment Terms: | D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Ability: | 200 sets per month |
| Max. मैक्स। Capacity क्षमता: | 1000 एनएम | माप सीमा: | 10-1000N.m |
|---|---|---|---|
| कोण मापें: | 0-100,000° | क्लैंप नमूने के आयाम: | ¢6-¢32मिमी |
| बाहरी आयाम: | 1500×420×1250मिमी | मानकों: | 14.GB/T9370-199, JJG269-1981, GB/T239-1999 |
| वजन: | लगभग 550KG | विद्युत आपूर्ति: | एसी 220V 50 हर्ट्ज |
| प्रमुखता देना: | torsional testing machine,torque testing machine |
||

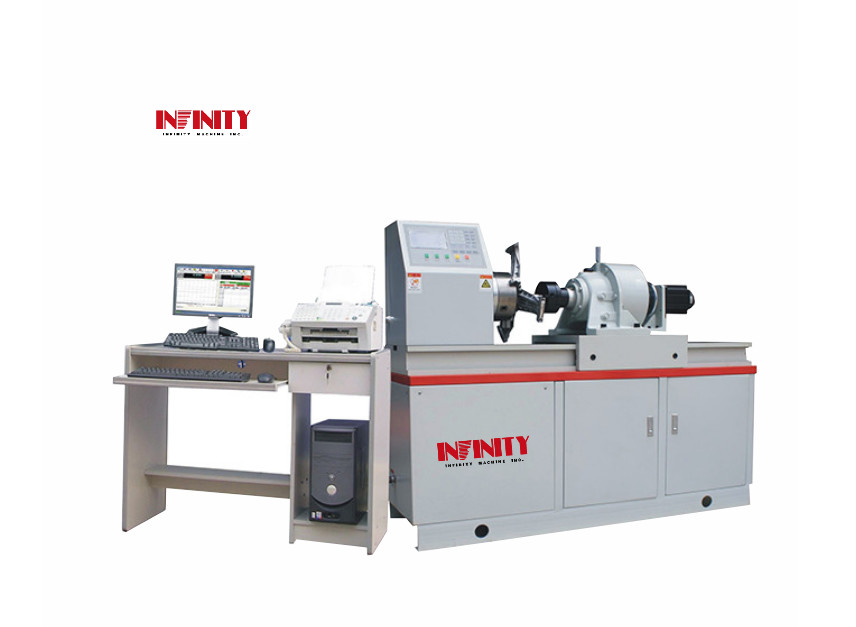

1000 एन.एम. मेटल टोरशन टेस्टिंग मशीन एंटी टोरशन टेस्ट सिंगल फेज 0.75 Kw
मॉडल: RS-8019
उद्देश्य:
यह मशीन मुख्य रूप से धातु और गैर-धातु विभिन्न प्रकार की सामग्री टॉर्शन परीक्षण के लिए उपयोग की जाती है, जो टॉर्शन और टॉर्शन कोण के नियंत्रण का एहसास कर सकती है।संबंधित सामान जोड़ें जो भागों और घटकों पर विघटन विरोधी परीक्षण भी कर सकते हैं. माइक्रो कंप्यूटर नियंत्रण के मोड में, यदि यह मामूली कोण माप उपकरण से सुसज्जित है,सटीक परीक्षण डेटा जैसे कि मोड़ लोचदार मॉड्यूल (शीयर मॉड्यूल G) और आनुपातिक तनाव (TP) प्राप्त किया जा सकता हैयह गुणवत्ता निरीक्षण संस्थाओं, कॉलेजों के वैज्ञानिक अनुसंधान संस्थानों तथा औद्योगिक एवं खनन उद्यमों के लिए आवश्यक परीक्षण उपकरण है।
यह मशीन क्षैतिज प्रकार की इस्पात संरचना की है, और बाहरी उच्च गुणवत्ता वाले इस्पात प्लेट उच्च छिड़काव कवर है। ड्राइव प्रणाली विश्वसनीय घटकों को अपनाता है,और ड्राइव सिस्टम के कामकाज का शोर 60dB से कम है.
ड्राइव लोडिंग प्रणाली को नियंत्रित करने के लिए जापानी पैनासोनिक सर्वो प्रणाली को अपनाया जाता है।टोक़ माप उच्च सटीकता टोक़ सेंसर को अपनाता है और मोड़ कोण माप आयातित उच्च सटीकता फोटोइलेक्ट्रिक एन्कोडर को अपनाता है.
संरचनाएं और सिद्धांत:
A. संरचनाः तालिका मॉडल क्षैतिज प्रकार की संरचना
B. कार्य सिद्धांत:
इस मशीन की लोडिंग प्रणाली में सर्वो मोटर या मैनुअल ऑपरेशन और साइक्लोइड पिनव्हील रिडक्शन बॉक्स को ड्राइव करने के लिए अपनाया गया है।मोड़ और मोड़ कोण के माप उच्च परिशुद्धता टोक़ सेंसर और आयातित उच्च परिशुद्धता फोटोइलेक्ट्रिक एन्कोडर के साथ ही माइक्रो कंप्यूटर माप प्रणाली को अपनाते हैं.
C. प्रदर्शन विशेषताएंः
1स्वतंत्र विद्युत माप और नियंत्रण प्रणाली भी कंप्यूटर नियंत्रण, संग्रह, विश्लेषण और प्रसंस्करण परीक्षण डेटा कर सकते हैं। परीक्षण डेटा
और वक्र परीक्षण प्रक्रिया के बाद गतिशील रूप से प्रदर्शित किए जाते हैं। परीक्षण डेटा का स्वचालित प्रसंस्करण और प्रदर्शन द्वारा समाप्त हो जाता है
माइक्रो कंप्यूटर के रूप में मोड़-मोड़ कोण और मोड़-समय की वक्रों को आकर्षित करने के लिए, परीक्षण की तारीख के साथ परीक्षण रिपोर्ट मुद्रित करने के लिए प्रिंटर कनेक्ट,
सीरियल नंबर, सामग्री, मोड़ और तीव्रता जो राष्ट्रीय मानकों के अनुरूप है। इसमें स्वचालित ट्रैकिंग और माप का कार्य है
मोड़ बल मूल्य और मोड़ कोण, लोडिंग गति और पीक होल्डिंग आदि का संकेत;
2. यह ±350000 रिज़ॉल्यूशन अनुपात के साथ उच्च सटीकता टोक़ सेंसर को अपनाता है, और टोक़ का माप दायरा 2% तक पहुंच सकता है 100%;
3. यह अधिभार संरक्षण का कार्य करता है;
4. यह साइक्लोइड पिनव्हील कमी बॉक्स का उपयोग करता है और पावर ड्राइव प्रणाली स्थिर और विश्वसनीय है;
5. यह टोकन ठीक से समायोजित करने के लिए एक हाथ पहिया से सुसज्जित है, और प्रारंभिक टोकन को शून्य पर समायोजित किया जा सकता है;
6स्वतंत्र रूप से चलती मेज विभिन्न लंबाई के नमूनों के लिए उपयुक्त हो सकती है।
7यह मुख्यधारा के ब्रांडों के व्यापार कंप्यूटर के साथ सुसज्जित है, जो परीक्षण मापदंडों, कामकाजी स्थिति की स्थापना को पूरा करने के लिए नियंत्रण मशीन के रूप में है।
नियंत्रण, डेटा संग्रह, विश्लेषण प्रसंस्करण, परीक्षण परिणामों का प्रदर्शन और मुद्रण आदि।
8. यह विंडोज ऑपरेटिंग सिस्टम के तहत RS_tester टोकन परीक्षण मशीन सॉफ्टवेयर पैकेज के साथ पूर्व-संयोजित है और परीक्षण किया जा सकता है
राष्ट्रीय मानकों या उपयोगकर्ताओं द्वारा अपेक्षित मानकों के अनुसार।
9यह मशीन GB/T 9370-1999, JJG 269-1981 और GB/T 239-1999 के टोकन परीक्षण मशीन मानकों और सामग्री परीक्षण के अनुरूप है
विधि।
सॉफ्टवेयर की विशेषताएं:
1) स्वचालित शून्य सफाईः के रूप में मुख्य नियंत्रण कंप्यूटर प्राप्त करता है परीक्षण शुरू करने के आदेश, माप प्रणाली स्वचालित पूरा करेगा
शून्य समाशोधन;
2) स्वतः सहेजेंः परीक्षण डेटा और परीक्षण की स्थिति अचानक आउटेज या बचत भूलने के कारण डेटा खोने से बचने के लिए स्वचालित सहेज पूरा कर सकते हैं।
3) परीक्षण प्रक्रियाः माप, प्रदर्शन और विश्लेषण के रूप में परीक्षण प्रक्रिया को माइक्रो कंप्यूटर द्वारा स्वचालित रूप से पूरा किया जा सकता है;
4) प्रदर्शन मोडः परीक्षण प्रक्रिया के बाद डेटा और वक्रों को गतिशील रूप से प्रदर्शित किया जा सकता है;
5) परिणाम का प्रतिनिधित्वः परीक्षण परिणामों तक स्वतंत्र रूप से पहुंच प्राप्त की जा सकती है और डेटा वक्रों का पुनः विश्लेषण किया जा सकता है।
6) वक्र पारः परीक्षण समाप्त होने के बाद, परीक्षण वक्र बिंदुओं के बल मूल्य और विरूपण डेटा माउस द्वारा पता लगाया जा सकता है। यह सुविधाजनक है
और सामग्री के परीक्षण मापदंडों तक पहुँचने के लिए व्यावहारिक।
7) परिणाम की तुलनाः नमूना विशेषता के बहु-वक्रों को विभिन्न रंगों के माध्यम से ओवर-पोजिशन, पुनः प्रकट और आंशिक ज़ूम किया जा सकता है।
नमूने के एक समूह का विश्लेषण और तुलना करना।
8) बैच परीक्षणः समान मापदंडों के साथ नमूनों के संबंध में, नमूनों के एक बैच के लिए परीक्षण एक समय सेटिंग के बाद व्यवस्थित रूप से समाप्त किया जा सकता है।
9) परीक्षण सेटिंगः पूर्व-टोरशन कोण और टोरशन समय सेट किया जा सकता है, और अवशिष्ट तनाव को समाप्त करने के लिए निरंतर टोरशन स्वचालित रूप से पूरा होगा।
10) परीक्षण रिपोर्टः परीक्षण डेटा स्वचालित प्रक्रिया और प्रदर्शन पूरा कर सकते हैं और यह परीक्षण डेटा, सीरियल नंबर, सामग्री के साथ परीक्षण रिपोर्ट प्रिंट कर सकते हैं,
कार्यक्रम और मुद्रण उपयोगकर्ताओं द्वारा आवश्यक प्रारूप के अनुसार परीक्षण रिपोर्ट के लिए आगे बढ़ सकते हैं।
11) अधिभार संरक्षणः जब भार नामित मूल्य का 5% से अधिक हो जाता है, तो मशीन स्वचालित रूप से रुक जाएगी।
12) स्वचालित निदान: प्रणाली का स्वतः निदान का कार्य है। ओवरप्रेशर, ओवरफ्लो और ओवरहीट निरीक्षण आवधिक रूप से किया जाएगा।
माप प्रणाली और ड्राइव प्रणाली पर आगे बढ़ें। यदि असामान्य स्थिति है, तो मशीन स्वचालित रूप से बंद हो जाएगी और सुरक्षा लागू करेगी।
13) 5 बिंदुओं के ज्ञात मापदंडों पूर्व निर्धारित किया जा सकता है। यह गति को विनियमित कर सकते हैं और स्वचालित रूप से परीक्षण डेटा एकत्र कर सकते हैं। फिर यह वापस और गणना करेगा
कठोरता स्वचालित रूप से।
विनिर्देशः
| अधिकतम भार | 1000N.m |
| सापेक्ष त्रुटि | ± 1% |
| टोक़ की माप सीमा | १०-१०००एन.एम. |
| टोक़ कोण की माप सीमा | 0°-100,000° |
| टोक़ कोण की सापेक्ष त्रुटि | ± 1% |
| गति | 0.2-1000°/मिनट, स्टेपलेस स्पीड रेगुलेटिंग |
| चक के बीच अधिकतम दूरी | 550 मिमी |
| क्लैंप नमूना के आयाम | ¢6-¢32 मिमी |
| बाहरी आयाम | 1500×420×1250 मिमी |
| सुरक्षा संरक्षण | इलेक्ट्रॉनिक नियंत्रण प्रणाली के अधिभार संरक्षण और अतिप्रवाह, अतिचाप और अतिताप संरक्षण |
| शक्ति | एकल चरण 0.75Kw |
| वजन | लगभग 550kg |
| विद्युत आपूर्ति | AC220V 50 हर्ट्ज |
| परिवेश का तापमान | 10°C~40°C |
| सापेक्ष आर्द्रता | ≤ 80% |
